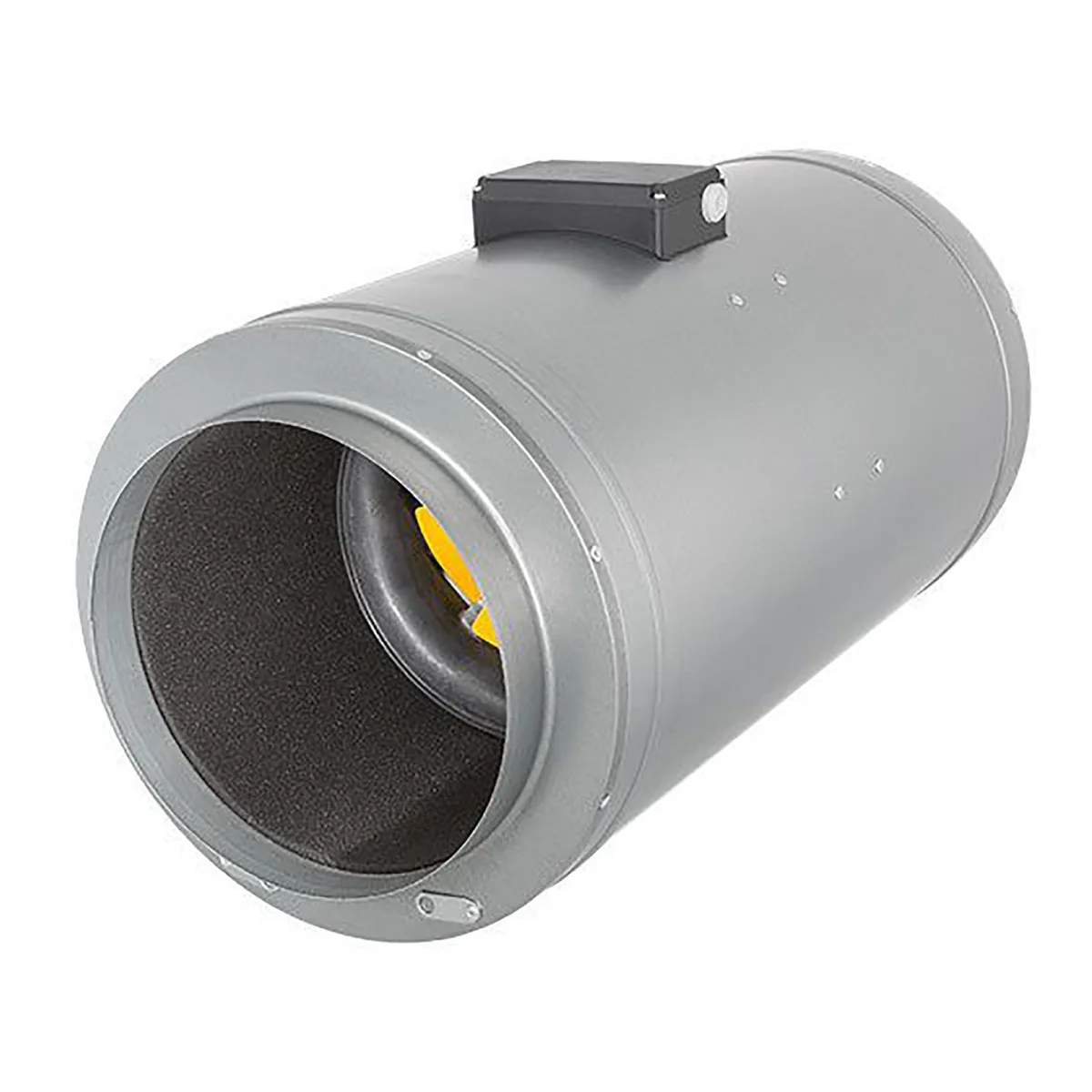

Вентилятор канальный изолированный SH 160 EC

Вентилятор канальный изолированный SH 160 EC

Артикул: SH 160 EC
Код: НС-1223286
Бренд: SHUFT
76 917 руб.
В наличии
?add-to-cart=110909
Добавить в корзину

Звукоизолированные канальные вентиляторы SH с энергоэффективным EC — двигателем, применяются для перемещения воздуха в каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений, когда есть повышенные требования к уровню шума и энергозатратам

Сетевой кабель:Нет
Макс. производительность:830 м3/час
Функция реверса направления потока:Нет
Масса товара с упаковкой (брутто):8.1 кг
Потребительский класс:Стандарт
Форма корпуса:Стандартная (для подобных товаров)
Встроенный гигростат:Нет
Таймер на отключение:Нет
Высота упаковки товара:31.1 см
Типоразмер:160 мм
Гарантийный документ:Гарантийный талон
Глубина упаковки товара:69.6 см
Цвет корпуса:Серый алюминиевый
Тип конструкции вентилятора:Центробежный
Ширина упаковки товара:28.6 см
Шариковые подшипники:Нет
Бренд:SHUFT
Гарантийный срок:3 года
Мин. рабочая температура:-30 °С
Макс. напор:350 Па
Максимальный уровень шума на выходе:47 дБ
Серия:SH
Макс. рабочая температура:40 °С
Высота товара:31 см
Частота вращения:3750 об/мин
Блок управления:Не предусмотрен
Глубина товара:28 см
Срок службы:10 лет
Регулировка скорости вращения вентилятора:Нет
УТП:Гарантия 3 года
Ширина товара:69 см
Тип вентилятора:Приточно-вытяжной
Шумоизолированный:Нет
Масса товара (нетто):7.1 кг
Макс. потребляемая мощность, Вт:68 Вт
Тип двигателя:EC
Авто включение/отключение по уровню влажности:Нет
Защита от коррозии:Нет
Индикация включения:Нет
Вариант размещения:Универсальное
Набор крепежных элементов в комплекте:Нет
Наличие BIM модели:Нет
Напряжение электропитания, В:220 В
Вид установки (крепления):Монтаж присоединительный
Материал крыльчатки:Пластик
Материал корпуса:Металл
Защита от перегрева:Нет
Область применения:Вентиляция
Класс пылевлагозащищенности:IP44
Вид канала:Круглый
Сечение:Круглое
Встроенный клапан обратной тяги:Нет
Страна производства:ГЕРМАНИЯ
