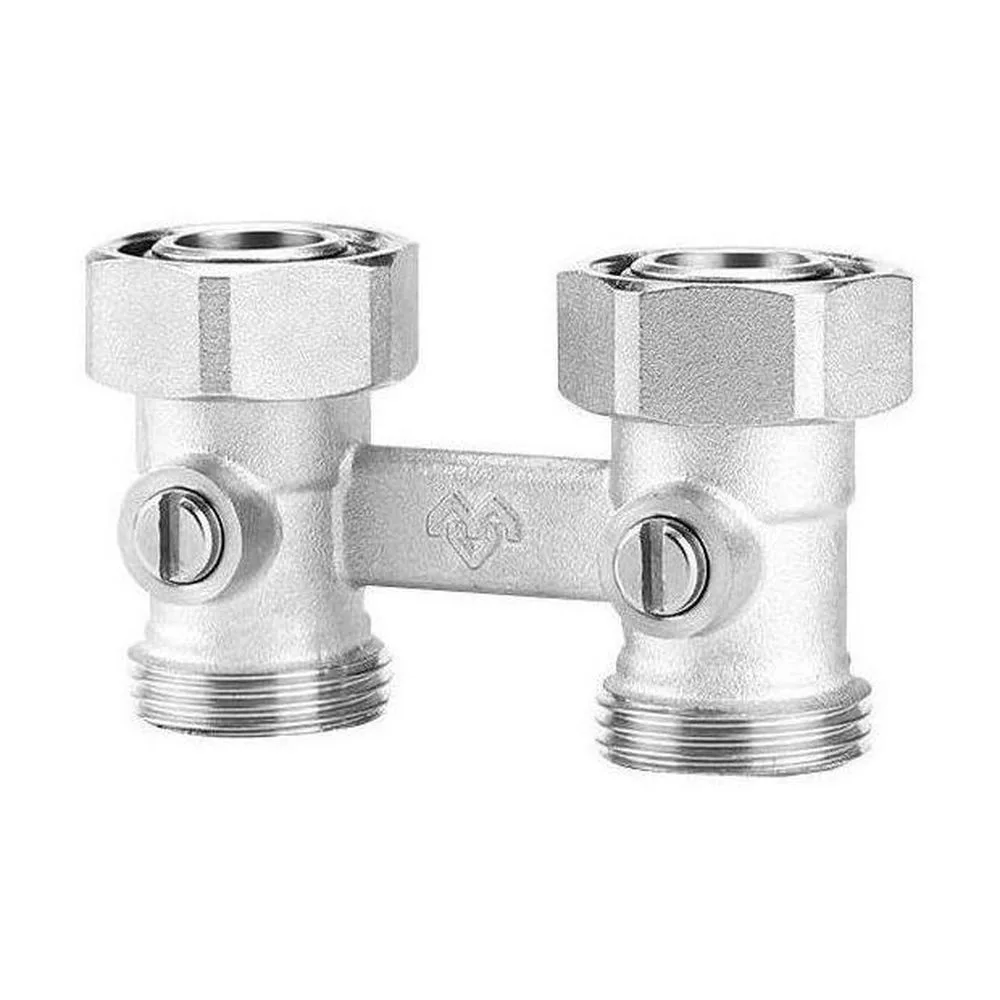

Узел нижнего подключения VARMEGA, 3/4″EKх3/4″EK НР-ВР, прямой, для двухтрубных систем, VM14111
Узлы Varmega предназначены для нижнего подключения отопительных приборов в системах отопления к стальным, медным, полипропиленовым, пластиковым и металлополимерным трубам.
Для радиаторов с межосевым расстоянием 50 мм используются стандартные двойные узлы, одинарные узлы используются для любых радиаторов с нефиксированным межосевым расстоянием.
Клапаны снабжены встроенными шаровыми кранами, с помощью которых можно полностью отключить отопительный прибор от системы. Открытие и закрытие шаровых кранов осуществляется с помощью отвертки с плоским шлицем.
Прямой радиаторный узел позволяет подключить радиатор к трубам, выходящим из пола, а угловой узел – к трубам, выходящим из стены.
На патрубках радиаторов с резьбой 3/4″ узлы крепятся при помощи накидных гаек, в случае применения радиаторов с присоединительными отверстиями, имеющими резьбу 1/2”, узлы устанавливаются через переходные адаптеры Varmega VM14401.
Регулирование количества теплоносителя, проходящего через отопительный прибор, с помощью шаровых кранов не допускается.
Виды и модификации узлов:
- Одинарный со встроенным шаровым краном в угловом и прямом исполнении, предназначен для подключения радиаторов к двухтрубной системе. Для 1 радиатора требуется 2 одинарных узла.
- Сдвоенный с межосевым расстоянием 50 мм со встроенными шаровыми кранами в угловом и прямом исполнении, предназначен для подключения радиаторов к двухтрубной системе;
- Сдвоенный байпасный с межосевым расстоянием 50 мм со встроенными шаровыми кранами и байпасным вентилем в угловом и прямом исполнении, предназначен для подключения радиаторов к однотрубной системе;
- Сдвоенный перекрестный с межосевым расстоянием 50 мм со встроенными запорными вентилями в угловом и прямом исполнении, предназначен для подключения радиаторов к двухтрубной системе в случае несовпадения подключения подающего и обратного трубопроводов.
