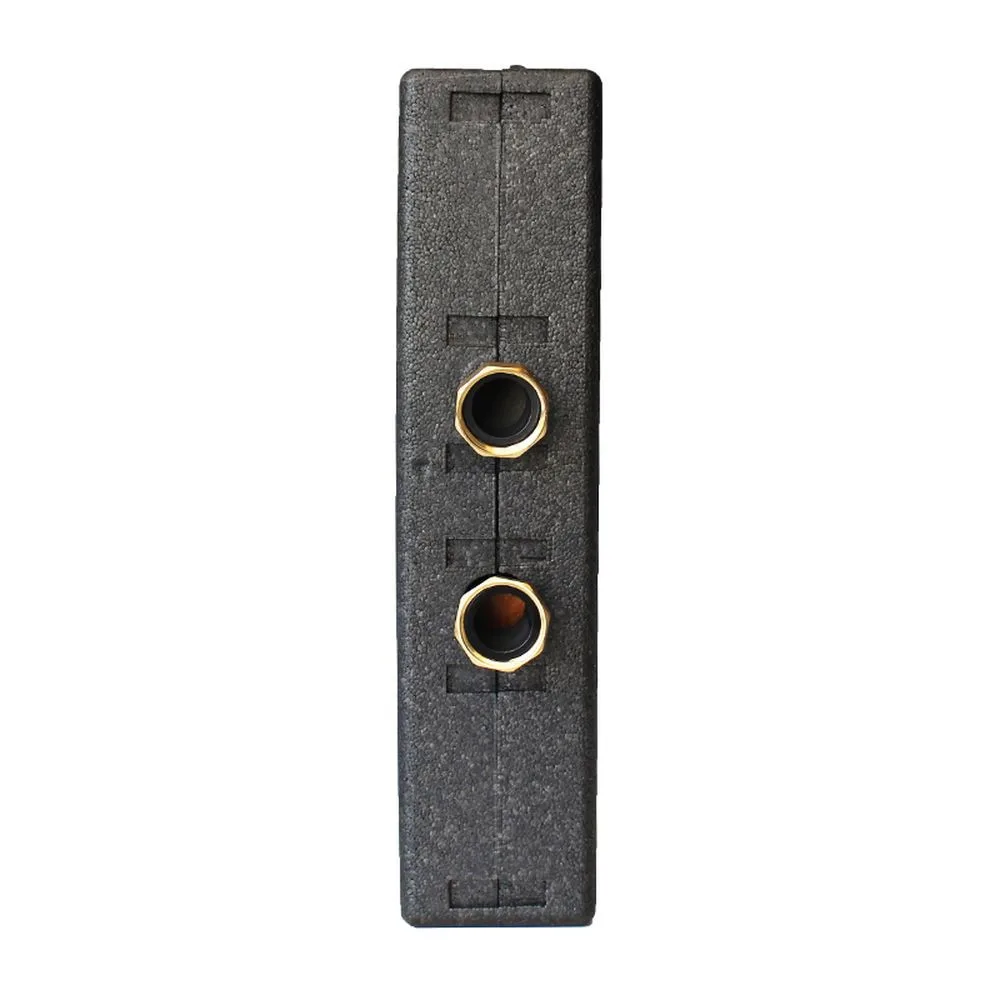

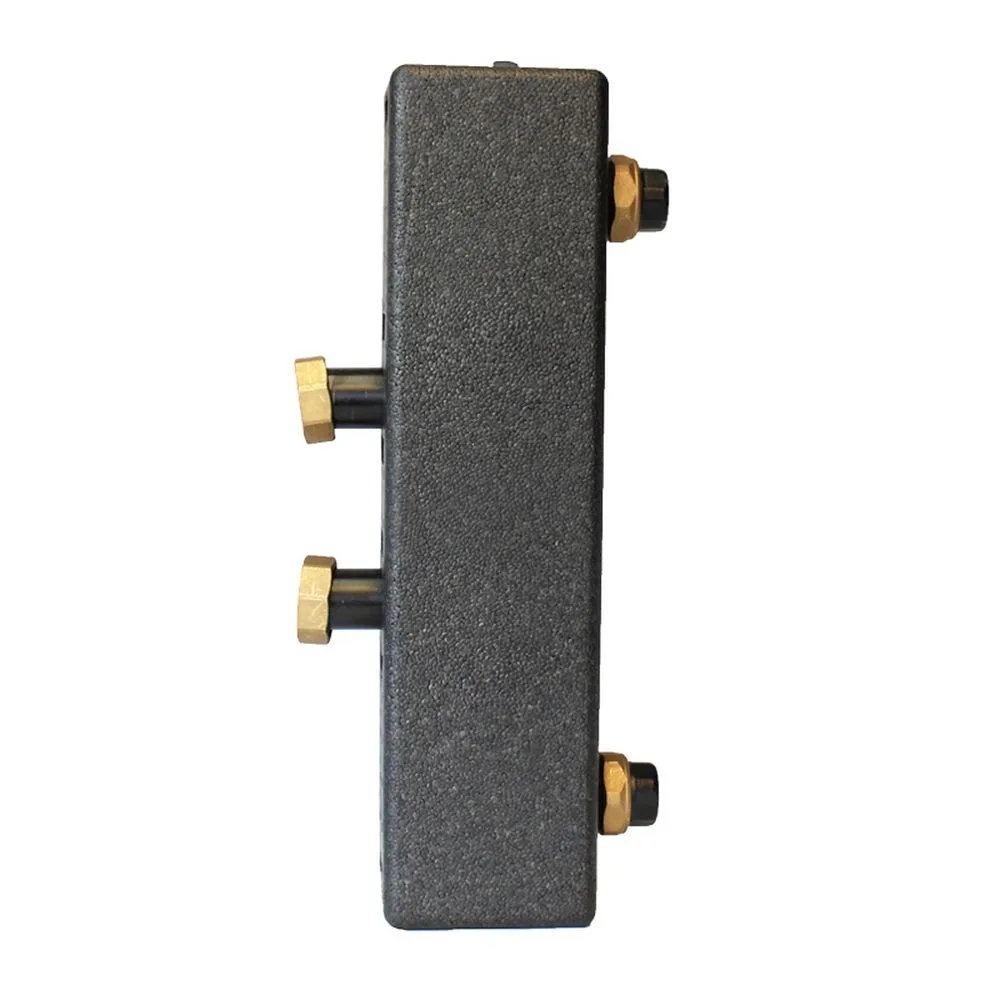

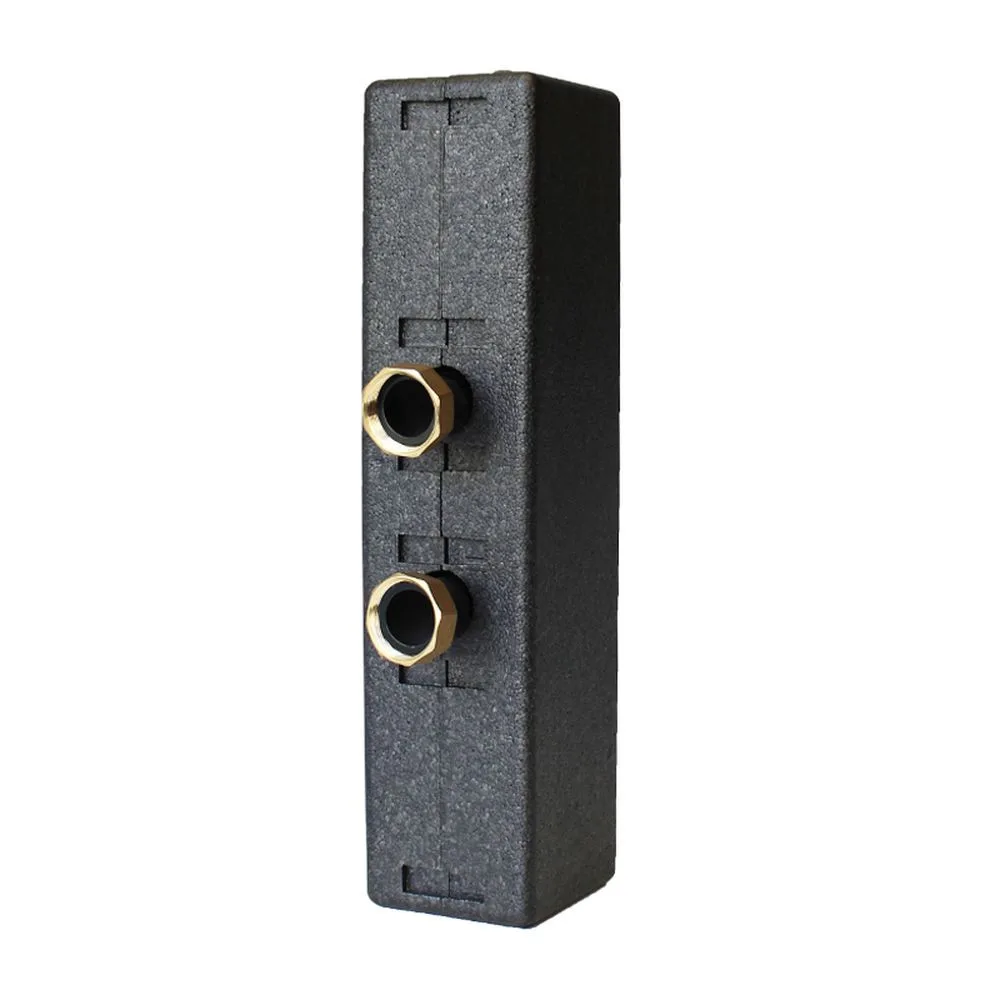

Стрелка гидравлическая ELSEN DN-25 3.5 м3/ч 82 кВт EWG25.00

Гидравлический разделитель Smartbox 3.5 представляет собой компенсационную камеру, предназначенную для создания независимых гидравлических контуров.
Он обычно используется, когда на одной и той же установке взаимодействуют насос первичного контура и один или несколько насосов вторичного контура.
Также гидравлический разделитель выполняет функцию сепаратора воздуха и шлама.

Гидравлический разделитель рассчитан на работу при максимальном давлении 0.6 МПа/6 бар и температуре теплоносителя до 110 °С.
Подключение к контуру нагревателя, 1” внутренняя резьба, находится слева.
Подключение к контуру потребителя, 1 1/2” накидная гайка, располагается справа.

КОМПЛЕКТ ПОСТАВКИ

• 1. Упаковка — 1 шт.
• 2. Паспорт. Руководство по монтажу и эксплуатации — 1 шт.
• 3. Гидравлический разделитель в составе: • Гидравлический разделитель — 1 шт. • Гайки накидные 1 1/2’’ для подключения к коллектору — 2 шт. • Муфта переходная 1”ВРx1 1/2”ВР с уплотнениями – 2 шт. • Комплект теплоизоляции – 1 шт.

КОНСТРУКЦИЯ

Гидравлический разделитель представляет собой ёмкость с четырьмя патрубками – два для подключения первичного (котлового) циркуляционного контура и два для присоединения вторичного контура системы теплопотребления.
Кроме основных патрубков гидроразделитель снабжен штуцерами с резьбой для установки воздухоотводчика, дренажного крана и контрольного термометра.
