Станция повышения давления WILO COR-3 MVL 408/SKw-EB-R

Wilo COR-3 MVL 408/SKw-EB-R

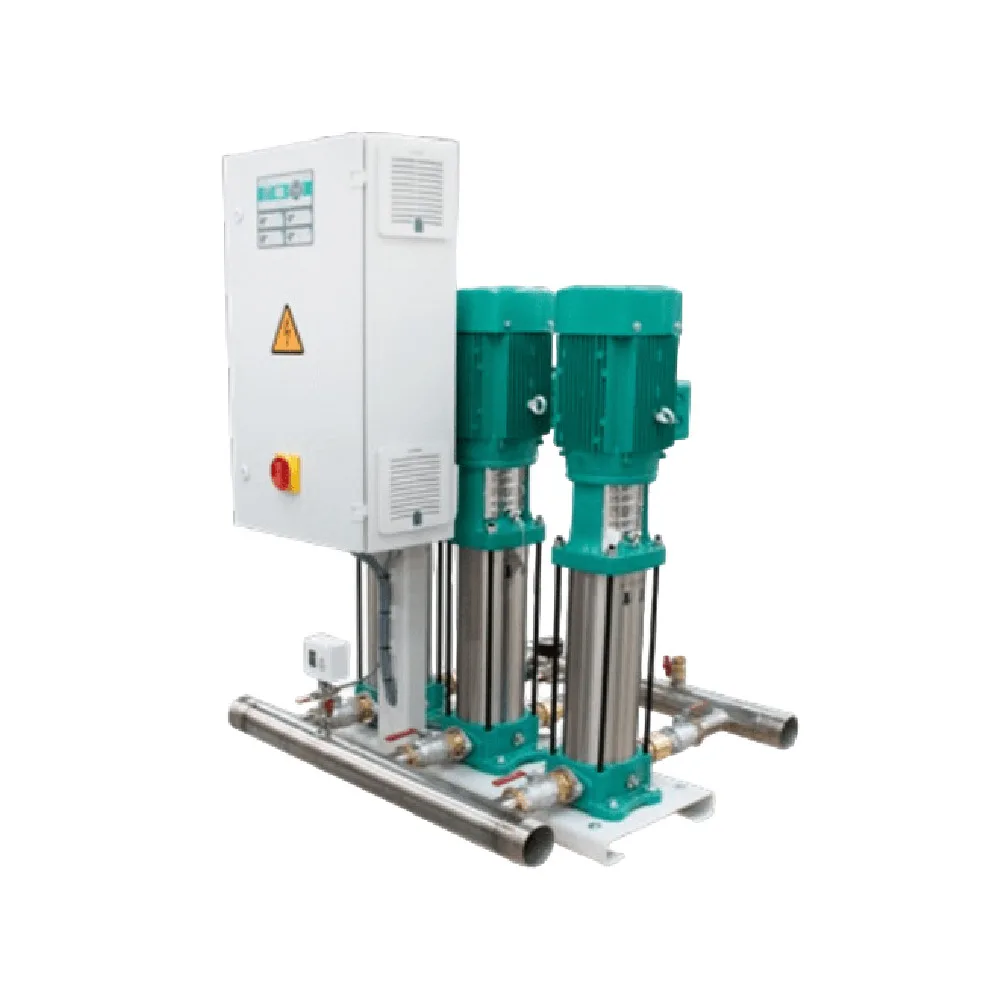

Компактная установка повышения давления полной заводской готовности. Состоит из параллельно подключенных многоступенчатых нормальновсасывающих центробежных насосов из нержавеющей стали с сухим ротором. Готовая к подключению установка на опорной раме с системой трубопроводов из нержавеющей стали 1.4301, запорной арматурой, датчиками и прибором управления со встроенными частотными преобразователями для каждого насоса. Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.
Для перекачивания питьевой, технической, охлаждающей воды, воды для пожаротушения (соблюдать требования действующих регламентов и СП) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Оснащение/ функции:
— Вертикальные многоступенчатые центробежные насосы из нержавеющей стали серии MVL, от 2 -х до 6-х насосов (большее кол-во насосов по запросу)
— Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
— Трубная обвязка из нержавеющей стали 1,4301, подводящая и напорная сторона
— Запорная арматура до и после каждого насоса
— Обратный клапан после каждого насоса
— Мембранный напорный бак 8 л, PN16/PN25, напорная сторона
— Датчик давления (4 — 20 мА), напорная сторона
— Манометры, подводящая и напорная сторона
— Реле защиты от сухого хода, подводящая сторона
— Прибор управления, контроля и защиты насосов SK-712/w (до 22 кВт) или AMP-S (свыше 22 кВт) с отдельным преобразователем частоты на каждый насос.

Прибор управления
Прибор управления, контроля и защиты насосов SK-712/w или AMP-S обеспечивает поддержание заданного давления в системах водоснабжения или перепада в системах циркуляции при помощи плавного бесступенчатого регулирования частоты вращения каждого насоса.

Основные функции прибора управления
— автоматический и ручной режим работы с раздельным управлением насосами
— программно задаваемые параметры насосов, уровня давления и других параметров системы
— отображение технологических параметров во время работы системы
— сигнализация неисправности с отображением кода
— подключение резервных насосов при выходе из строя работающих
— циклическое переключение насосов для обеспечения равномерного износа
— подключение к работе пиковых насосов при нехватке производительности основных
— защита двигателей от перегрева обмоток — PTC/WSK
— защита насосов от сухого хода при падении давления на входе
— измерение температуры в шкафу / индикация перегрева
— работа с аналоговыми датчиками давления / перепада (4-20мA, 0-10В)
— релейные выходы на внешнее устройство сигнализации или сбора информации (SBM/SSM)
— дистанционное отключение
— возможность регулирования по дополнительной уставке или перехода в режим максимальной производительности

Дополнительные опции
— удаленная диспетчеризация прибора по протоколу MODBUS с использованием интерфейса RS-485 или Ethernet

Перекачиваемая среда : Вода, чистая
Температура (макс. 70 °C) : 20 °C
Расход : 0,00 m3/h
Расход на насос :
Напор : 0,00 m
Напор при Q=0 : 77,70 m
Входное давление (макс. 10 bar) : bar
Заданное значение : bar
Рабочее давление (макс. 16 bar) : bar
Мотор:
-Номинальная мощность P2 : 1,5 kW
-Частота вращения : 2900 1/min
-Вид тока : 3~400V/50Hz
-Номинальный ток : 3,17 A
Класс защиты : IP 54 (установка)
Система трубопроводов : Нержавеющая сталь 1.4301
Впускной/напорный патрубок : R 2 1/2 PN16/R 2 1/2 PN16

Изделие : WILO
Тип : COR-3 MVL 408/SKw-EB-R
