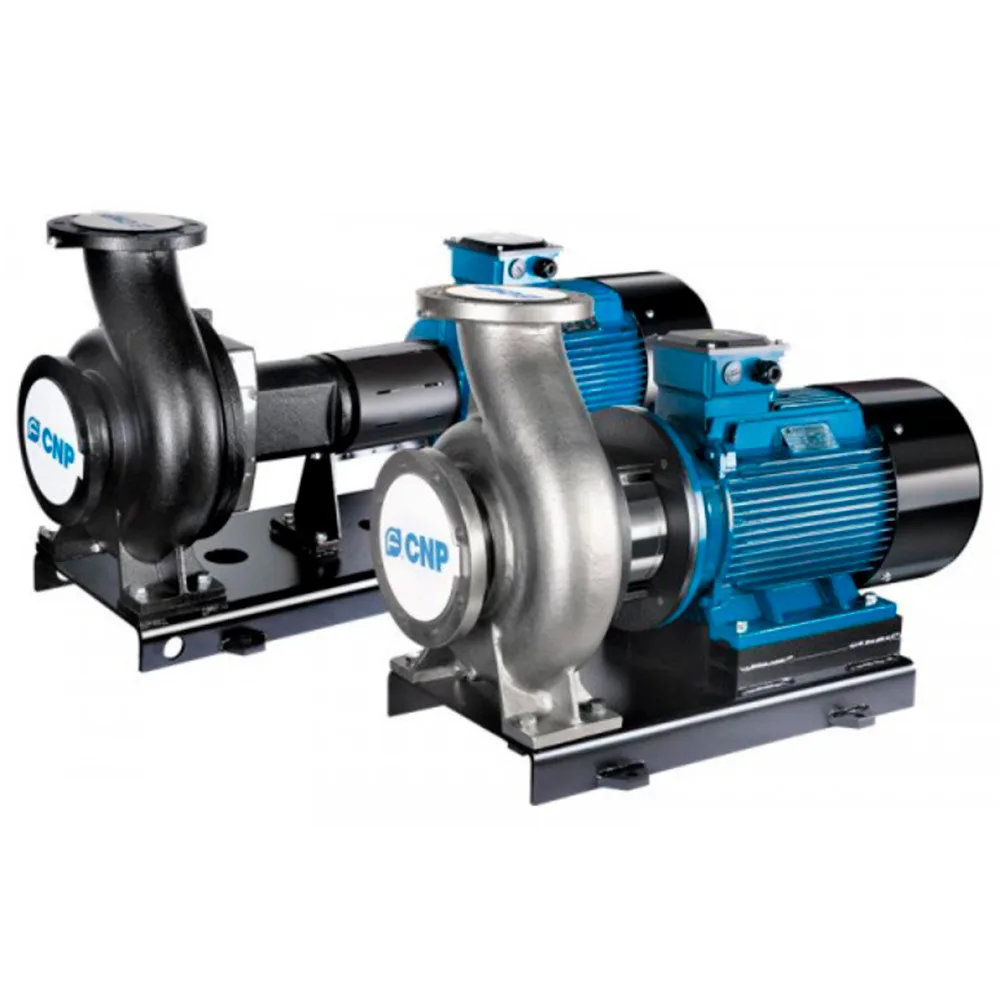

Насос консольный CNP NIS100-80-160/15SWH

Применение

Водоснабжение и водоподготовка
Системы кондиционирования
Системы охлаждения и циркуляции
Противопожарные системы
Ирригационные системы
Технологические системы

Конструкция

Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.

Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения➂ (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом.

Проточная часть насоса разработана с применением современным методов гидродинамического моделирования (CFD). Рабочие колеса ➁гидравлически разгружены от осевой силы с помощью специальных разгрузочных отверстий, что позволяет увеличить срок службы подшипников насоса. В качестве уплотнения проточной части используется торцевое уплотнение. У рабочих колес также увеличен диаметр входа, что позволяет достичь наилучших значений NPSHR.

Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения. В качестве опор используются шариковые подшипники с консистентной смазкой. Всего в конструкциях насосов серии используется 4 разных типоразмера подшипников, что значительно улучшает ремонтопригодность.

Габаритные и присоединительные размеры насосов соответствуют ISO 2858. Фланцы➀ могут быть выполнены из чугуна (по стандарту ISO7005-1) или из нержавеющей стали (по стандарту ISO7005-2)

Электродвигатель

Электродвигатель асинхронный ➃, соответствует стандартам IEC, монтажного исполнения B3 (NISO), B35 (NIS/NISF).
Класс энергоэффективности: IE2 (по запросу IE3)
Степень защиты: IP55
Класс изоляции: F
Стандартное напряжение 50 Гц: 1х220 В; 3×220/380 В; 3×380 В

Условия эксплуатации

Насос предназначен для перекачивания чистых, неагрессивных, невоспламеняющихся жидкостей, не содержащих твёрдых включений или волокон, которые могут оказывать механическое или химическое воздействие на насос.
Перекачиваемая жидкость не должна быть химически агрессивной по отношению к материалам деталей насоса.
Температура перекачиваемой жидкости:

стандартное исполнение:  -15ºС…+110ºС (по запросу до +130ºС*)
*для насосов NISO.
Рабочее давление: 1,6 МПа (16 бар)
