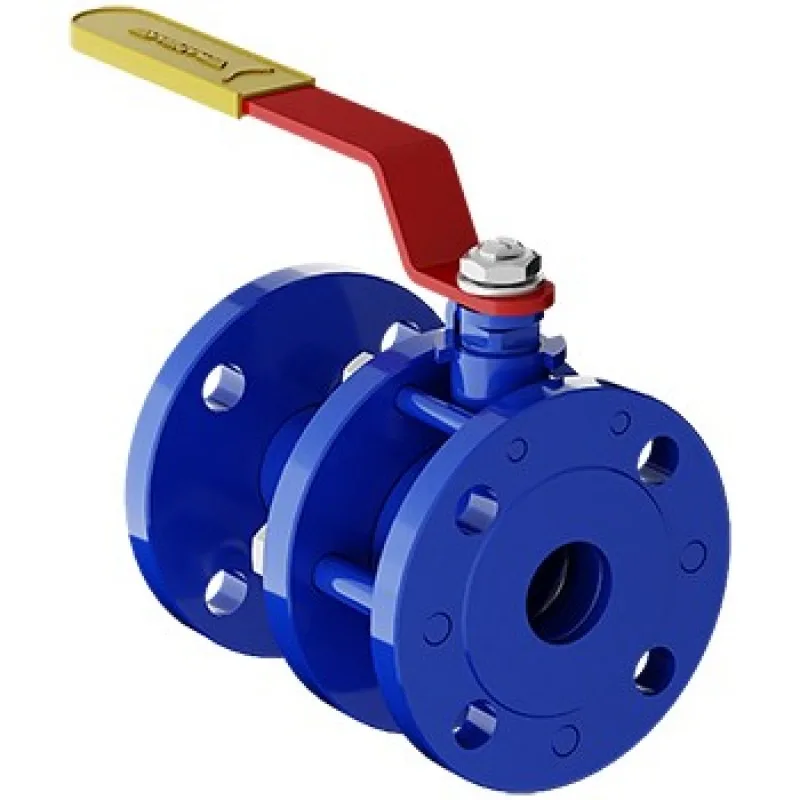

Кран шаровой стальной разборный 11с67п Ду 40 Ру16 фланцевый полнопроходной Р

ГОСТ 21345-78, 28343-89, ТУ 04671406-003-1999.
Гарантийный срок — 18 месяцев со дня пуска в эксплуатацию, но не более 30 месяцев со дня отгрузки.
Полнопроходной
Ру — 16 атм.,
Количество отверстий на одном фланце — 4
— Строительная длина — 165 мм.
Температура рабочей среды от –40°С до +200°С (У1)
Рабочая среда вода, газ, нефтепродукты и другие нетоксичные и неагрессивныесреды, нейтральные к материалам деталей крана
Класс герметичности А ГОСТ 9544-2015
Температура окружающей среды не ниже –40°С (У1)
Количество рабочих циклов не менее 10 000
Полный срок службы не менее 30 лет
Материалы основных деталей
Копрус Сталь 20
Шар 08Х18Н10
Шпиндель 20X13
Втулка нажимная Сталь 20
Уплотнение шпинделя Фторопласт Ф4ГЗК6
Кольцо Фторопласт Ф4ГЗК6
Седло Фторопласт Ф4ГЗК6
Кольцо уплотнительное Резина РТС-002 мчп
Кольцо опорное СтЗ оцинкованная
Пружина тарельчатая 60С2А оцинкованная
Прокладка Gambit
Шпилька Сталь 35
Рукоятка СтЗ
Упор СтЗ
Гайка Сталь 35
Шайба СтЗ

Краны шаровые фланцевые предназначены для установки в качестве запорного
устройства, перекрывающего потоки жидких и газообразных рабочих сред на тру-
бопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в
химической, нефтеперерабатывающей, газовой и других отраслях промышленности.
Конструкция
Кран шаровой разборный. Полный проход. Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седла-ми. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами,зажатыми втулкой. Составные части корпуса уплотняются прокладками. Управление краном производится вручную поворотом рукоятки на 90° до упоров. Положение ру-коятки является указателем открытия-закрытия крана. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на тру-бопроводе – произвольное, с потоком рабочей среды в любом направлении.
