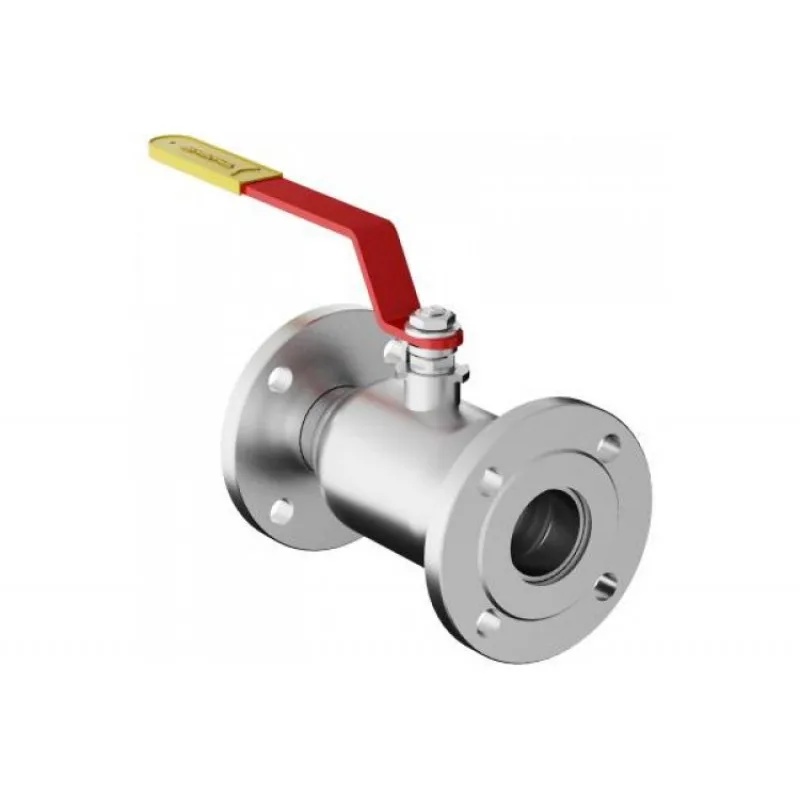

Кран шаровой стальной цельносварной 10нж46фт Ду 80/65 Ру25 фланцевый неполнопрох

Рабочее давление, не более……………….2,5 МПа
Температура рабочей среды………………от -40°C до +180°C (У1) от -60°C до +180°C (ХЛ1)
Рабочая среда 10нж45фт, 10нж46фт, 10нж47фт — вода, газ, нефтепродукты и другие среды, в том числе агрессивные, нейтральные к материалам деталей крана
Класс герметичности…………………………А ГОСТ 9544, ГОСТ Р 54808
Климатическое исполнение………………..У1, ХЛ1 ГОСТ 15150
Температура окружающей среды……….не ниже -40°С (У1), не ниже -60°С (ХЛ1) Количество рабочих циклов……………….не менее 10 000
Полный срок службы………………………….не менее 10 лет
Присоединение к трубопроводу…………фланцевое
Управление ………………………………………..рычаг Краны изготовлены в соответствии с ГОСТ 28343 (ИСО7121)
Строительные длины…………………………ГОСТ 28908, ГОСТ 3706 (ИСО5752) Размеры фланцев………………………………ГОСТ 12815 (ИСО7005), ГОСТ Р 54432
Количество отверстий в фланцах -8шт на одном фланце
Строительная длина 210мм

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической,нефтеперерабатывающей, газовой и других отраслях промышленности. Кран из нержавеющей стали может применяться в пищевой промышленности.
Кран шаровой цельносварной. Неполный проход. Фланцевое исполнение. Корпус неразборный. Все части корпуса соединены сваркой. Кран не требует технического обслуживания и ремонта. Варианты исполнений: 11с67п — из углеродистой стали, 10нж45фт,
10нж46фт, 10нж47фт — из нержавеющей стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Седла прижимаются к шару тарельчатыми пружинами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Управление краном производится вручную поворотом рычага на 90° до упоров.В открытом положении крана рычаг расположен вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.
