Комплект Navien для подключения бойлера косвенного нагрева к котлу EQB

Котлы Navien серии EQB могут комбинироваться с бойлерами косвенного нагрева сторонних производителей.

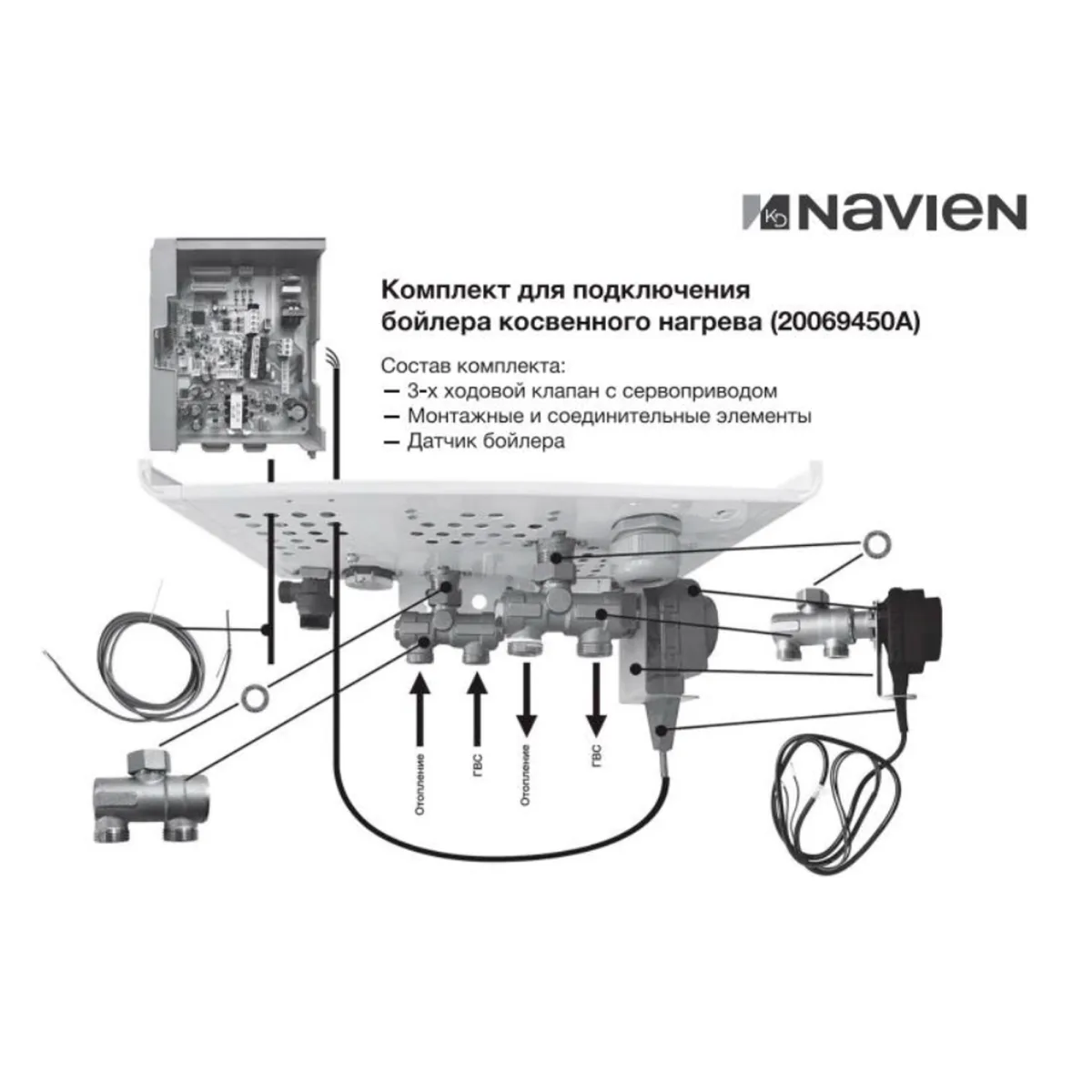

Для подключения необходимо использовать соединительный комплект 20069450A.

Система управления котлом регулирует нагрев бойлера с помощью датчика температуры. Данный датчик и клеммы трехходового клапана следует подключить согласно инструкции к коннекторам, расположенным на плате управления котлом.
В составе комплекта:
•трехходовой клапан с сервоприводом
•датчик температуры бойлера
•монтажные и соединительные элементы.
Принцип работы:
Трехходовой клапан является переключающим устройством. Приводится в действие электрическим линейным приводом. Трехходовой клапан имеет один вход и два выхода. Если один из выходов полностью закрыт, другой полностью открыт. Когда привод отключен и один поток открыт — поток через второй выход отсутствует. Стрелки на корпусе указывают нанаправление потока.
