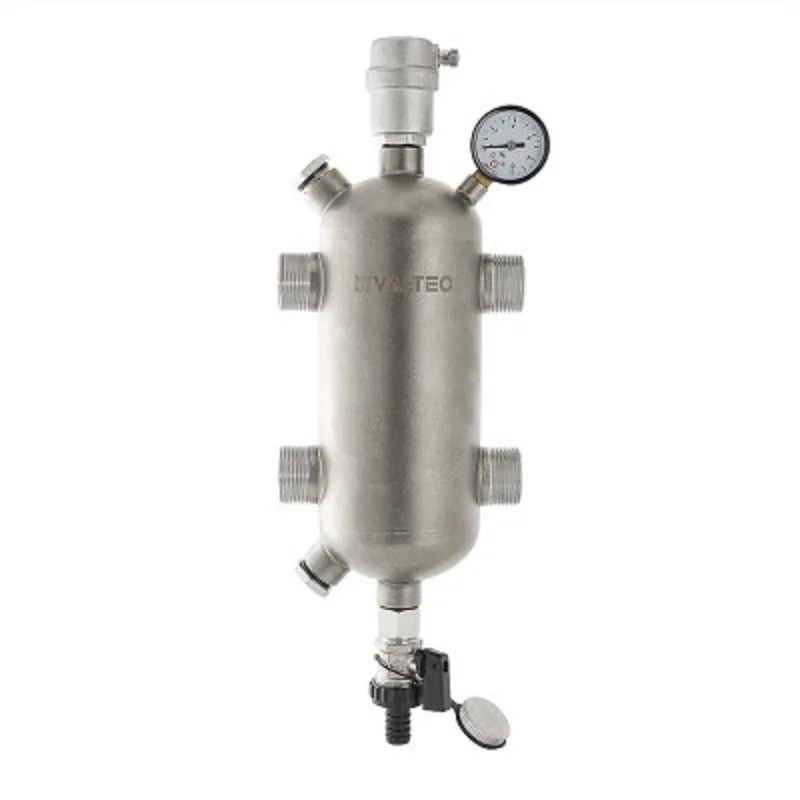

Гидравлическая стрелка из нерж. стали Ду 25 «VALTEC» (VT.VAR05.SS.06)

(VT.VAR05.SS) Гидравлический распределитель (гидравлическая стрелка) VT.VAR05.SS изготовлен из нержавеющей стали марки AISI 304. Это обеспечивает меньшую стоимость аппарата, по сравнению с бронзовым, при высокой коррозионной стойкости и прочности.
Конструкторы VALTEC дополнили гидрострелку спиральным сепаратором, интенсифицирующим отделение воздуха из теплоносителя, а также разделительной перегородкой, снижающей теплопотери из-за конвекции рабочей среды. Оба элемента выполнены перфорированными, из нержавеющей стали.
Гидравлическая стрелка из нержавеющей стали комплектуется манометром, дренажным клапаном, автоматическим воздухоотводчиком с отсекающим клапаном. На корпусе предусмотрены резьбовые патрубки для дополнительной установки датчика температуры, термометра, магнитного шламоуловителя. Патрубки заглушены резьбовыми пробками.
Изделие предназначено для систем с рабочим давлением до 10 бар, температурой теплоносителя до 110 °С, с максимальной тепловой мощностью (при ?Т = 20 °С) 120 (для модели 1″) и 200 (1 1/4″) кВ
1 Средний полный срок службы лет 50
2 Рабочее давление, МПа 1,0
3 Пробное давление, МПа 1,5
4 Максимальная температура рабочей
среды,
?С +120
5 Допустимая температура окружающей
среды,
?С 0 до +60
6 Допустимая относительная влажность
окружающей среды,
% 80
7 Максимальный расход теплоносителя Кг/час 4500
8 Максимальная присоединенная тепловая
мощность (при ?Т =20°С)
104
8.1. -для 1″ КВт 120
8.2. — для 1 1/4″ КВт 200
9 Максимальный расход
9.1. -для 1″ Кг/час 5200
9.2. — для 1 1/4″ Кг/час 8600
