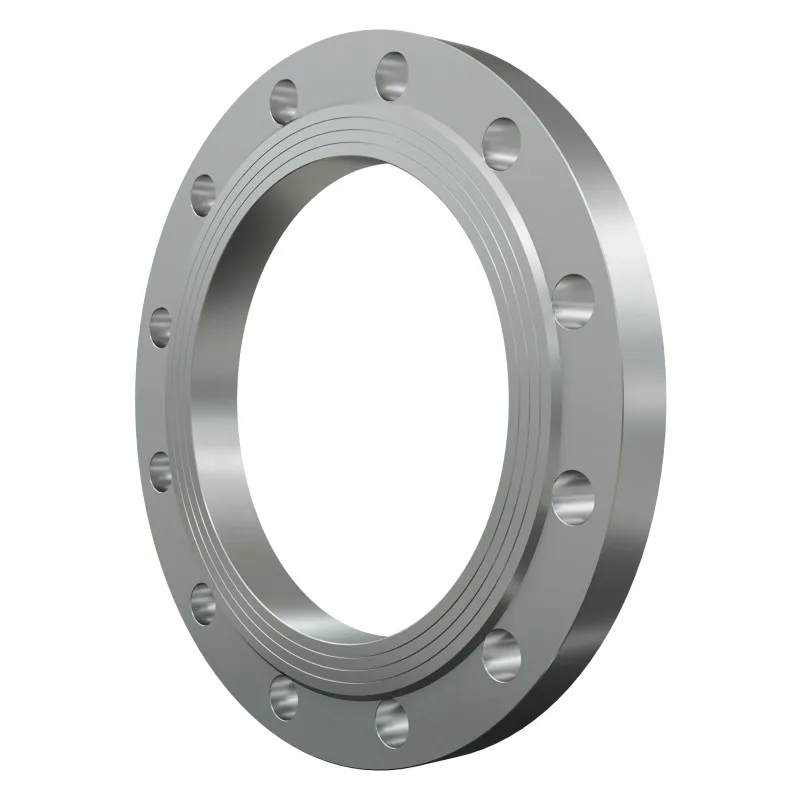

Фланец Ру 16 Ду 200

Рабочее давление — 16 атм (1,6 Мпа)
Материал — углеродистая сталь (Ст.20)
Рабочая среда — вода, пар, газ
Температура среды — от — 70 до +300 гр. С

Внешний диаметр — 335 мм
Внутренний диаметр — 222 мм
Толщина — 27 мм
Межосевое растояние крепежных отверстий — 295 мм
Кол-во крепежных отверстий — 12
Диаметр крепежных отверстий — 22 мм
Фланцы стальные применяются для присоединения трубопроводной арматуры (задвижки, клапаны, затворы, фильтры и пр.) к трубопроводам, соединения отдельных участков трубопроводов.
Фланцы стальные ГОСТ 12820-80 — это плоский металлический диск с центральным отверстием, диаметр которого чуть больше наружнего диаметра трубы. Эти фланцы одеваются на трубу и обвариваются по-кругу.
Отверстия по краям фланца,служат для присоединения фланца к арматуре посредством болтов и шпилек. Кол-во и размеры отверстий зависят от размеров фланцев и давления на которое они рассчитаны.
