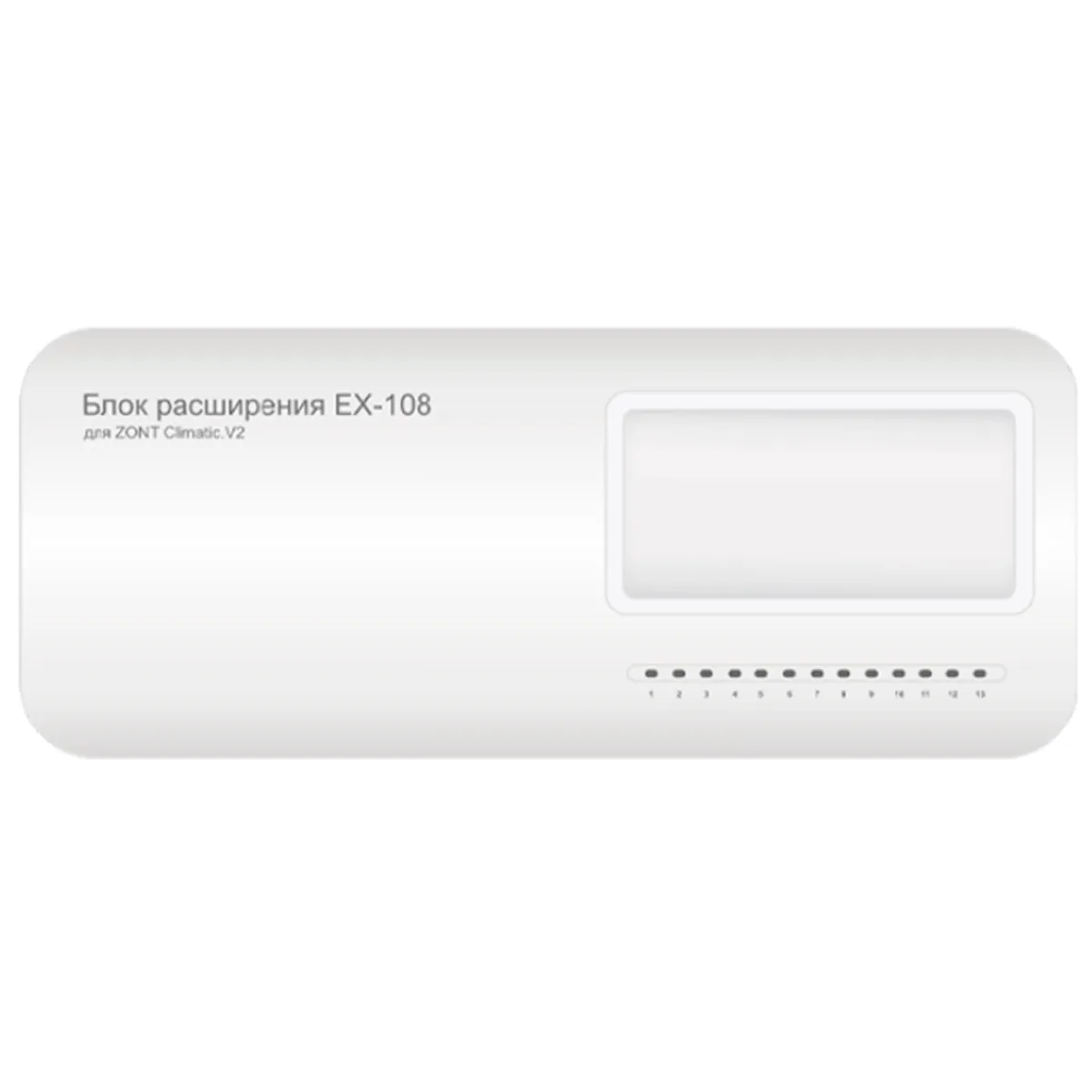

Блок расширения ZONT EX-108 для Climatic.V2

Блок расширения ZONT EX-108 применяется
исключительно с автоматическим регулятором ZONT
Climatic.V2 и предназначен для увеличения количества регулируемых
контуров системы отопления.

Блок расширения при подключении к Регулятору добавляет к его базовой
конфигурации еще 3 отопительных контура с возможностью
управления работой насоса и электропривода смесительного крана в каждом.
Максимальное количество подключаемых к одному Регулятору блоков
расширения – 5 шт. Таким образом система отопления и
горячего водоснабжения, реализованная с автоматическим Регулятором ZONT
Climatic.V2, может включать до 16 управляемых контуров.

Размещенные на корпусе индикаторы отражают фактическое состояние его
релейных выходов (назначение каждого индикатора указано в технической
документации).

Обмен данными блока с Регулятором осуществляется посредством
интерфейса RS-485. Максимальная длина линии RS-485 — не более 200
метров.

Прибор может монтироваться как на стену, так и в электротехнические
шкафы на DIN-рейку.

3 дополнительных управляемых контура

Подключение блока расширения ZONT EX-108 к регулятору ZONT
Climatic.V2 увеличивает систему отопления на 3 отопительных контура.
После подключения блока расширения дополнительные контура автоматически
отображаются в личном кабинете веб-сервиса.

9 встроенных реле 220 В

Блок расширения имеет 9 встроенных реле 220 В переменного тока. Они
используются для прямого управления различными исполнительными
механизмами.

Цифровые датчики температуры

Для мониторинга температуры и применения ее значений в алгоритме
управления системой отопления объектов, расположенных на большом
удалении от регулятора ZONT Climatic.V2, реализован дополнительный
интерфейс 1-Wire, контролирующий цифровые датчики температуры.

Цифровые проводные датчики температуры, подключенные к блоку
расширения, будут отображаться в веб-интерфейсе и мобильном приложении
таким же образом, как и для Регулятора – без указания наименования
блока, к которому эти датчики подключены.

3 аналоговых входа NTC

3 аналоговых входа используются для подключения аналоговых датчиков
температуры NTC 10.

Важно! Первичная настройка контуров, добавляемых
Блоком расширения, выполняется через внешнее (дистанционное) управление
из личного кабинета веб-интерфейса или Приложения ZONT. Дальнейший ввод
параметров и способов управления работой дополнительных контуров
возможен двумя способами: локально – с панели
управления Регулятора или дистанционно – через
интернет.
